KNX和RS485兩大總線系統有什么差異？

KNX總線和RS485總線是物聯網智能有線協議中應用最廣泛的兩種協議，許多照明項目可以無縫連接到這兩個主要的總線系統，以實現更廣泛的集體控制。所謂的總線，就是一條連接所有設備的。所謂總線通信協議，是運行在總線上的軟件定義的協議?？偩€協議就像一種語言，是總線上的設備用來相互通信的工具。因此，這種語言的精細程度決定了總線設備之間的通信效率。

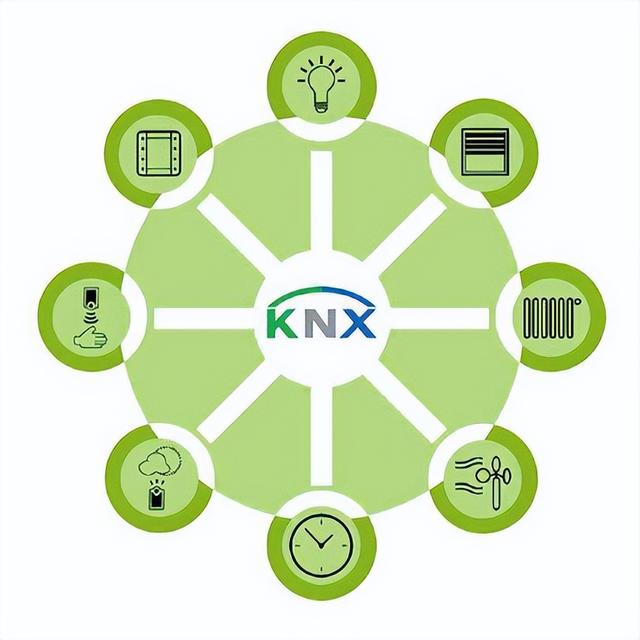

一、KNX總線。

KNX協議是在EIB協議的基礎上發展起來的，2002年5月，歐洲三大總線協議EIB（歐洲安裝總線）、EHSA（歐洲住宅系統）和BatiBus合并成立了Konnex協會，提出了KNX協議，在EIB標準的基礎上，KNX標準制定了與EIB完全兼容的智能家居和網絡控制標準，為家庭和樓宇自動化提供了完整的解決方案。

從物理層到數據鏈路層再到應用層，KNX協議在各個層次上都有非常詳細和完整的定義，從這一點來看，KNX總線協議可以看作是中國普通話的語言，這是非常精細和準確的，即使是不同制造商生產的KNX設備也能完全實現無縫兼容。

KNX采用單線調制技術，調制電壓高達7V，這種調試技術的總線速率較低。所有KNX產品支持9600bps。實際應用中，設備之間的最大距離為700米。KNX調制的信號收發信號引腳都有電容隔離，所以很少聽說KNX芯片燒毀的情況，抗靜電能力較強，所以KNX系統內部不需要隔離，但與其他系統連接時需要隔離，為確保KNX系統的穩定性。


二、RS485總線。

與KNX總線相對的是RS485總線，RS485總線也經常被提及，也是目前市場上比較常用的一種總線標準。但是，由于它只指定了物理層的相關參數，并沒有對軟件方面的通訊協議進行詳細規定，所以相比于KNX總線，它是比較簡單的。

廠商只能制定基于RS485總線標準的相關總線協議，例如，Modbus協議，最早由施耐德電氣基于RS485總線通信開發，是一種用于工業控制的總線協議。我經常聽到所謂的“485協議”，意思是“基于485總線的某種通信協議”，所以并不是一個準確的說法。因此，RS485總線協議是一種不完整的通信語言，還有很大的空間要依靠廠商自己定義。這就是為什么，這兩家同樣聲稱自己的產品屬于“485協議”的廠商，但不能直接將兩家的產品互聯，因?yàn)樗麄冋f(shuō)的語言在很多細節上并不一致。

RS485技術采用差分信號，具有較強的抗干擾能力（相對而言）和精確的定時定位，因此可以獲得高達10Mbps的通信速度。RS485技術支持多種速度。不同廠家的通訊速度是不一樣的。實際使用中，為了提高抗干擾性，速率普遍降低，最低可低至1200bps，以獲得更長的通信距離，可達1000米。
